Y-750 آلة وضع الملصقات العمودية الدوّارة للزجاجات المستديرة
BRIEF INTRODUCTION
وظيفة الجهاز (وحدة مستقلة)
تنفذ الآلة بشكل مستقل عمليات:
فصل الزجاجات / وضع الملصقات / الكشف / الاستبعاد،
وهي مناسبة لوضع الملصقات عالية السرعة على الزجاجات الصغيرة، وتلبي متطلبات الإنتاج المستقل وفق معايير GMP.
نوع العبوات والمواصفات
أنواع الزجاجات المناسبة: الأمبولات، زجاجات المحلول الفموي، القوارير (Vials)
قطر الزجاجة: Ø10 – 24 مم
سرعة وضع الملصقات: 0 – 650 زجاجة/دقيقة
أنواع الملصقات: ملصقات شفافة، ورق مطلي (Copperplate)، مواد PE وغيرها
أبعاد الملصق: الطول 15 – 90 مم؛ العرض 15 – 80 مم
مواصفات رول الملصقات: القطر الداخلي Ø76 مم؛ القطر الخارجي ≤ Ø400 مم
سير العملية
التغذية →
(عمليات الجهاز: فصل باللولب → توزيع بالقرص النجمي → وضع الملصقات → الكشف → استبعاد المنتجات غير المطابقة) → التفريغ
جدول الأداء الرئيسي
| البند | المواصفات | ملاحظات |
|---|---|---|
| دقة وضع الملصقات | ±0.5 مم | بدون تأثير أخطاء التغليف |
| معدل المطابقة | >99.99% | — |
| معدل كسر الزجاجات | <0.001% | — |
التصميم الهيكلي ومعايير GMP
يعتمد الجهاز على تصميم غطاء حماية كامل، وعند فتح أي باب حماية يتم إصدار إنذار وإيقاف التشغيل تلقائيًا لضمان سلامة التشغيل.

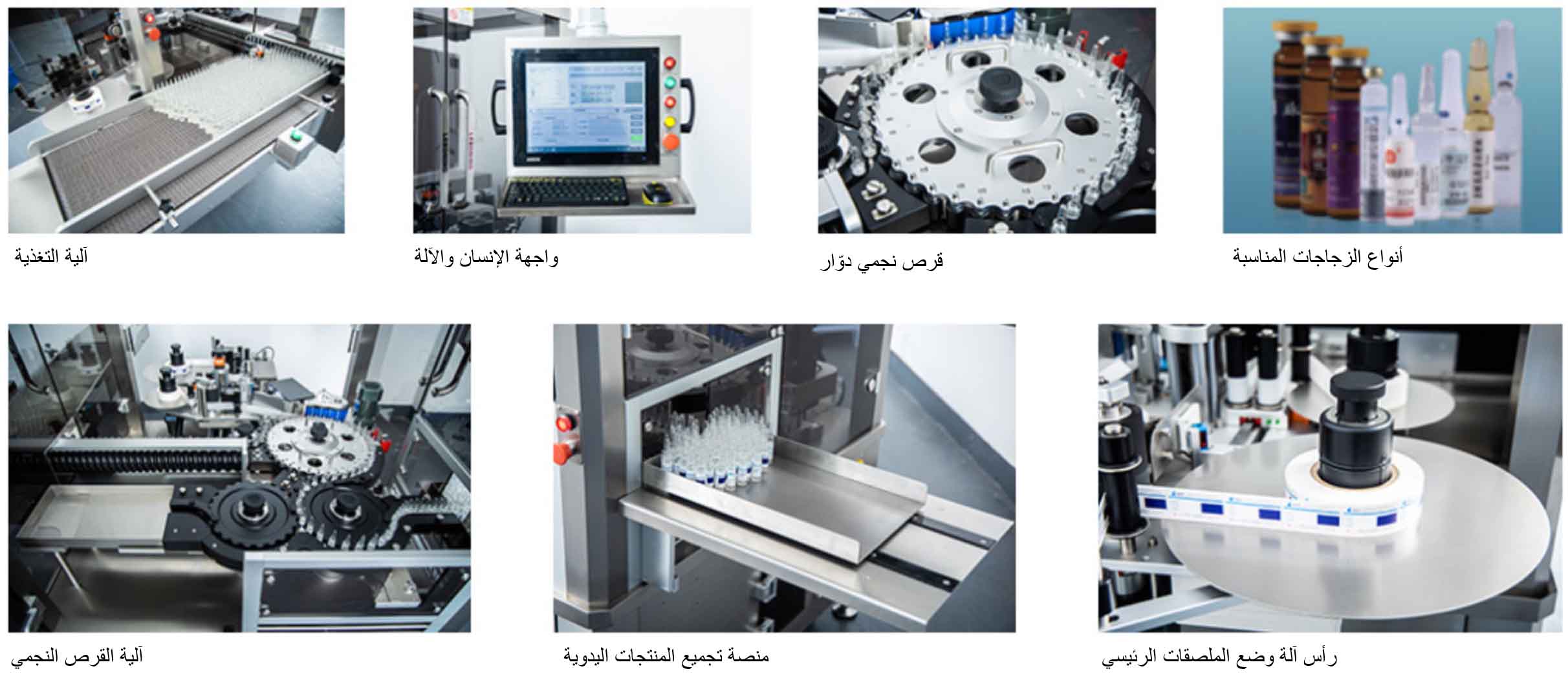

رأس وضع الملصقات يعتمد هيكل ثلاثي المراحل (تغذية الملصق / سحب الملصق / إعادة لف الورق الخلفي)، ويتم تشغيله بواسطة محركات مستقلة لضمان ثبات وسرعة تغذية الملصقات، مع سرعة إخراج تصل إلى 95 م/دقيقة.
يعتمد نظام التغذية الأفقي على سير شبكي قصير الخطوة لضمان تغذية مستقرة وتقليل معدل كسر الزجاجات.
يتم توزيع الزجاجات عبر القرص النجمي مع نظام شفط بالضغط الإيجابي لضمان فصل مستقر واستبعاد المنتجات غير المطابقة، مع تصميم بسيط وسهل الصيانة.
تعتمد الأجزاء الرئيسية على نظام تروس مع تقنية إزالة الخلوص لضمان دقة النقل واستقرار طويل الأمد.
تبديل أجزاء المواصفات (مثل القرص النجمي، العجلات التوجيهية، المسارات) يتم عبر نظام تثبيت بدبابيس تحديد، دون الحاجة لإعادة الضبط، مما يزيد كفاءة تغيير الإنتاج.
يستخدم نظام الضغط أثناء وضع الملصق سيرًا متزامنًا مغطى بإسفنج لضمان تثبيت سلس للملصق دون إتلاف الزجاجة.
نظام التحكم
يعتمد الجهاز على واجهة تشغيل تعمل باللمس (HMI) تدعم إعداد المعلمات، مراقبة الحالة، وعرض الأعطال بشكل واضح وسهل الاستخدام.
يدعم حفظ واستدعاء الوصفات الإنتاجية، مما يسمح بتغيير المواصفات دون إعادة إعداد النظام، وبالتالي تحسين كفاءة التشغيل.
مزود بحساس ضوئي عند مدخل التغذية، حيث يتم تقليل السرعة أو إيقاف التشغيل تلقائيًا عند نقص المواد لضمان استقرار العملية.
يدعم وظائف اختيارية مثل الطباعة على الخط، فحص الأحرف، كشف الملصقات المفقودة، إضافة إلى التوقيع الإلكتروني وسجل التدقيق (Audit Trail) لتلبية متطلبات الامتثال الأعلى.
متطلبات المرافق
| البند | القيمة | معيار التوصيل |
|---|---|---|
| مصدر الطاقة | AC 220 V، 50/60 Hz | قابس صناعي |
| الهواء المضغوط | 0.5 MPa، 500 L/min | ISO 8573-1:2010 [1:3:2] |
| القدرة | 5 kW | — |
| الوزن الكلي | 450 كجم | — |
| الأبعاد الكلية | 2381 × 2104 × 2104 مم | — |
