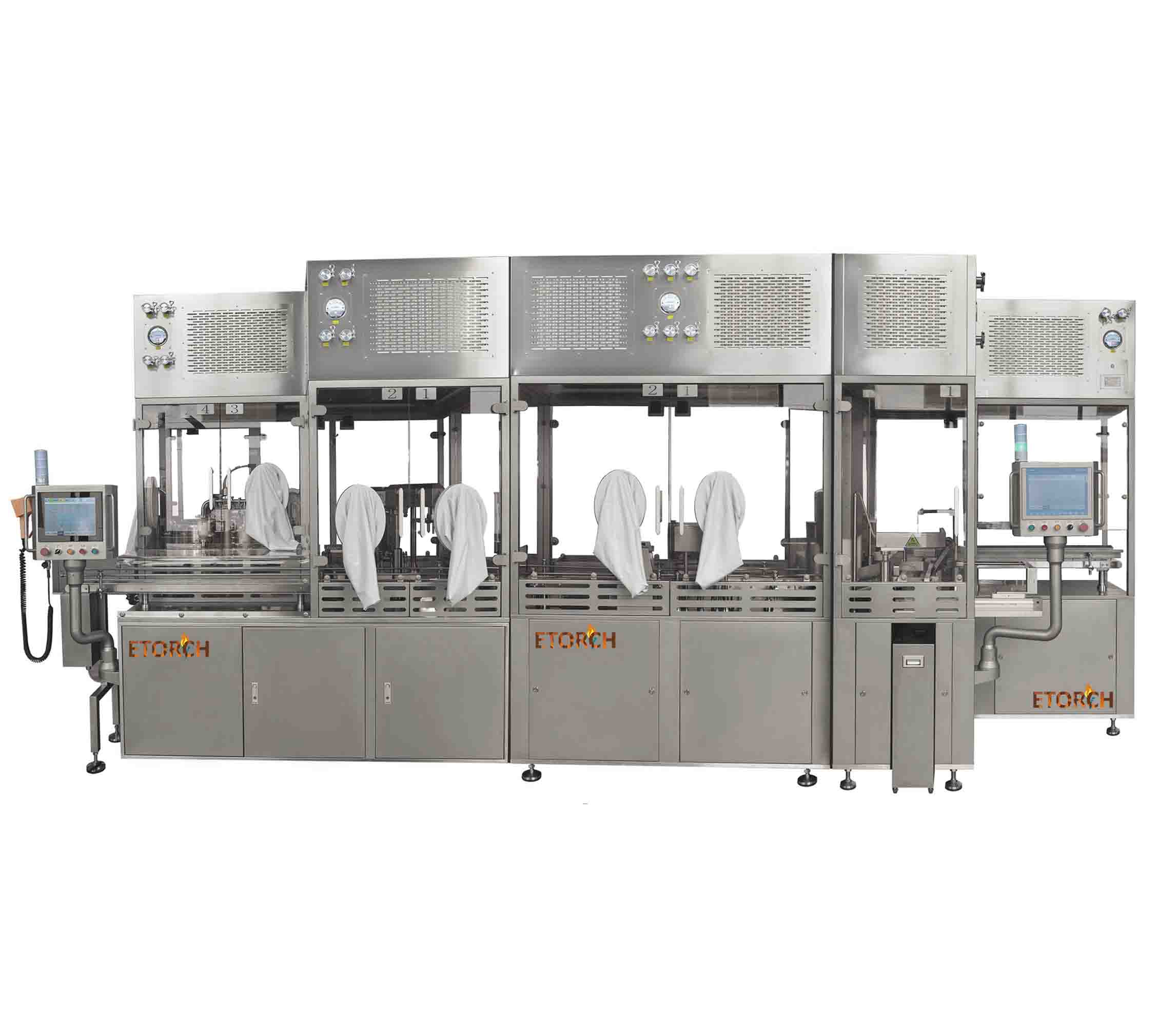

ماكينة SHLV-5V لتعبئة القوارير RTU والخراطيش والمحاقن المعبأة مسبقًا
BRIEF INTRODUCTION
الوظيفة المستقلة
تنفذ الماكينة بشكل مستقل عمليتي التعبئة بالتفريغ وإدخال السدادات بالتفريغ، بما يلبي متطلبات GMP الخاصة بالإنتاج المعقم للمحاقن المعبأة مسبقًا.
أنواع العبوات والمواصفات
أنواع العبوات

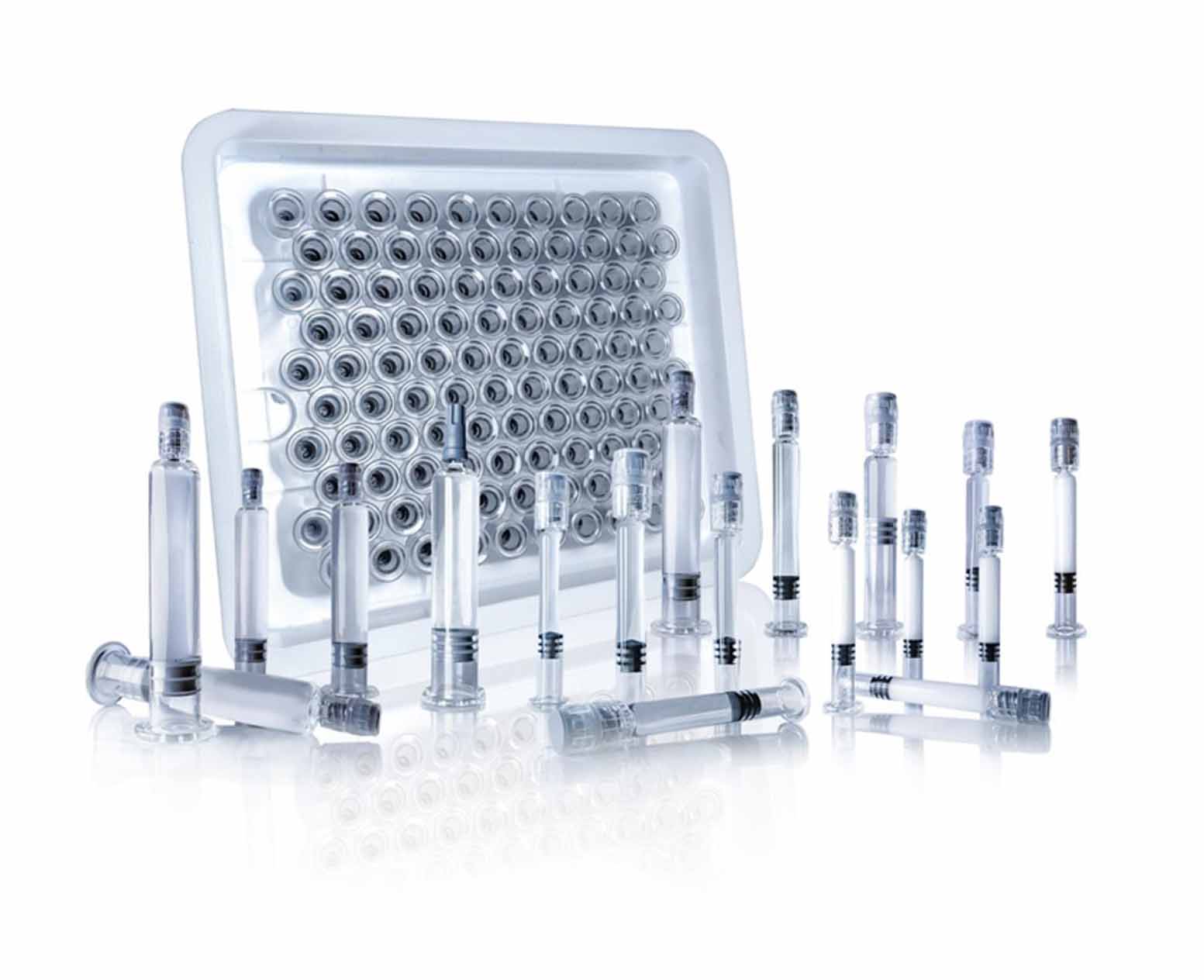

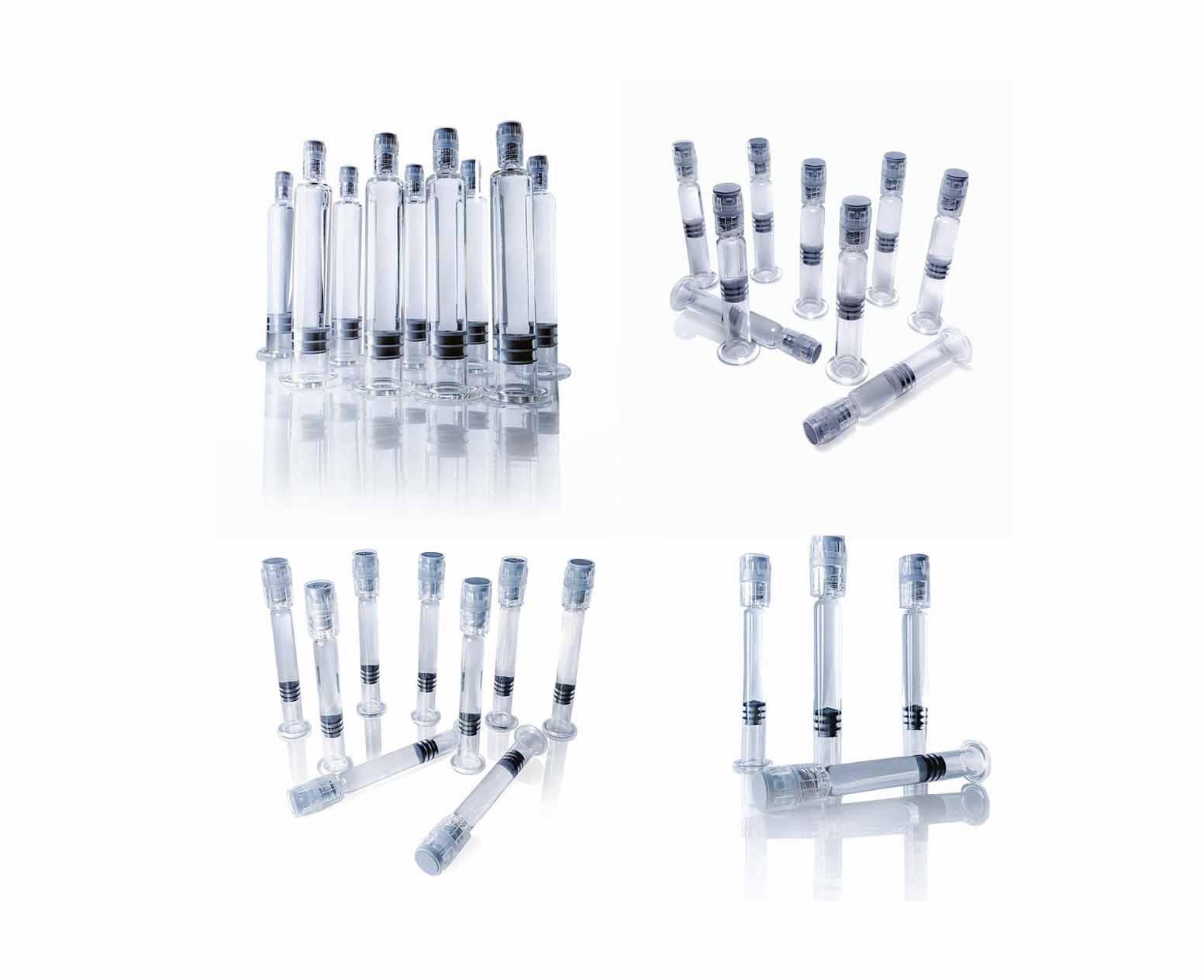

محاقن RTU المعبأة مسبقًا داخل حوامل Nest
قوارير RTU
خراطيش RTU
حجم المحقنة المناسب
0.5 – 20 مل
نطاق التعبئة
0.2 – 20 مل
عدد رؤوس التعبئة
5 رؤوس
الحد الأقصى للإنتاجية
75 قطعة/دقيقة
طريقة التعبئة
مضخة مكبسية أو مضخة تمعجية
طريقة إدخال السدادات
بالتفريغ أو ميكانيكيًا
تدفق العملية
التحميل → الالتقاط بواسطة الروبوت → التعبئة بالتفريغ → إدخال السدادات بالتفريغ → التفريغ
المواصفات الرئيسية للأداء

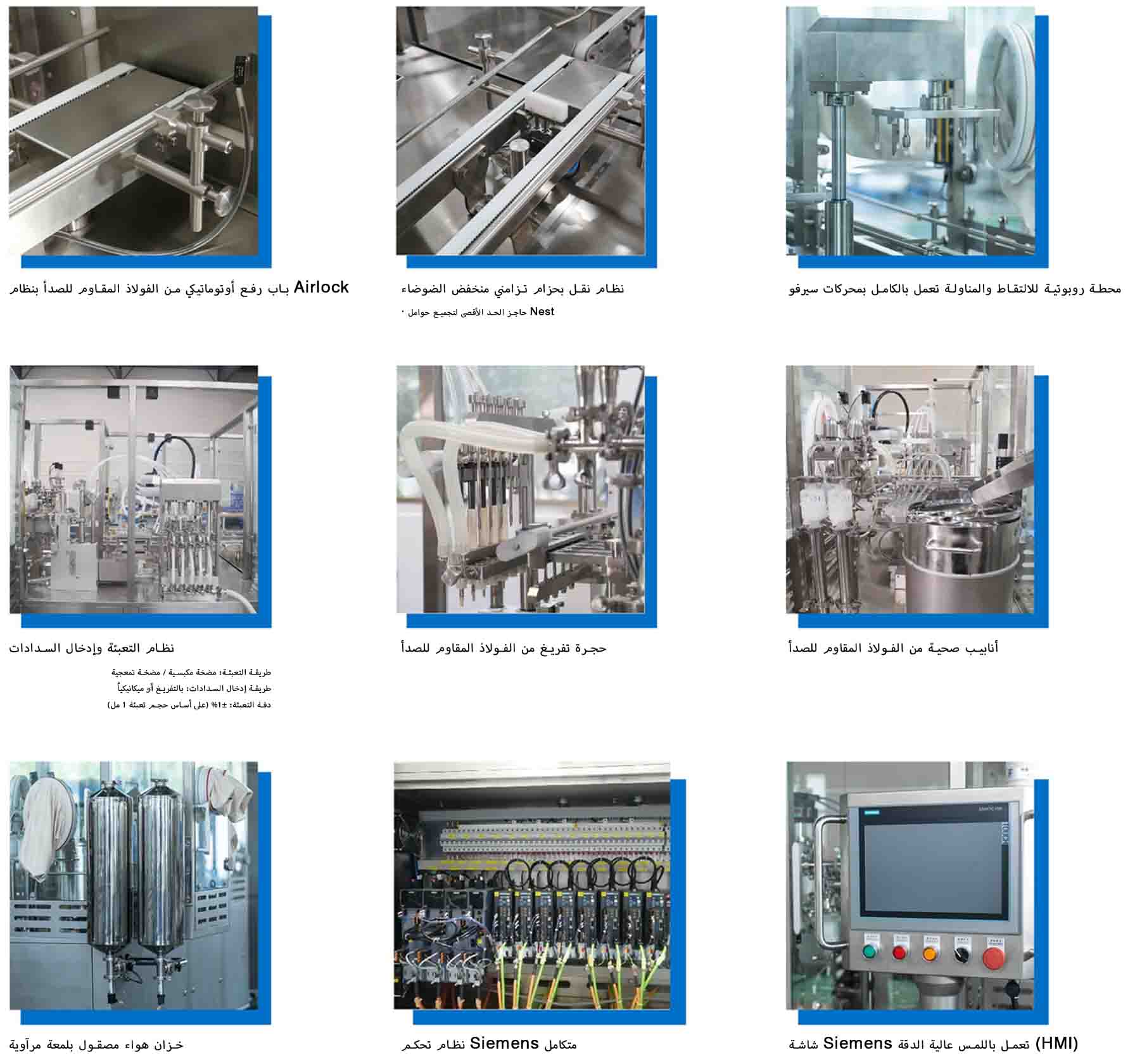

التصميم الهيكلي والامتثال لمتطلبات GMP
تعتمد أنظمة التعبئة بالتفريغ وإدخال السدادات بالتفريغ على دوائر تفريغ مستقلة للتحكم المنفصل بكل عملية.
تم تجهيز جميع خطوط الأنابيب بمرشحات كبسولية وصمامات غشائية صحية لضمان أعلى مستويات النظافة أثناء التشغيل.
صُنعت حجرة التفريغ وجميع الأجزاء الرئيسية الملامسة للمنتج من الفولاذ المقاوم للصدأ 316L، بما في ذلك إبر التعبئة، ومكونات إدخال السدادات، وخطوط الأنابيب.
كما صُنعت بعض المكونات الرئيسية من مادة PEEK لضمان مقاومة ممتازة للتآكل وأداء عالٍ في الإحكام.
زُودت الماكينة بنظام إعادة الهواء بعد التفريغ وحساسات تفريغ عالية الدقة لمراقبة مستوى التفريغ وضبطه بشكل لحظي.
يعتمد نظام تغذية السدادات على وحدة تغذية اهتزازية مع مسار نقل مصنوع من الفولاذ المقاوم للصدأ 316L، ويشتمل على نظام كشف الحد الأدنى للمستوى وتصميم للتخزين المؤقت لضمان تغذية مستقرة للسدادات.
تعتمد اللوحة المركزية هيكل تثبيت مصنوعًا من الفولاذ المقاوم للصدأ 316L، ومزودة بآلية فتح أوتوماتيكية لتسهيل التشغيل والصيانة.
كما تدعم الماكينة التغيير السريع للمقاسات، مما يعزز مرونة الإنتاج ويقلل زمن تبديل المنتج.
نظام التحكم
تعتمد الماكينة على وحدة تحكم Siemens CPU مع نظام تحكم بمحركات السيرفو لتحقيق التحكم المتزامن في جميع محاور السيرفو.
تعمل محطة المناولة الروبوتية بالكامل بمحركات السيرفو، وتشمل الحركتين الرأسية والدورانية، مما يضمن دقة وثبات عمليات الالتقاط والمناولة.
تم تجهيز الماكينة بمحاور سيرفو X/Y عالية الدقة لتحقيق تموضع دقيق.
كما يوفّر النظام وظائف مراقبة أوتوماتيكية لمتابعة حالة دائرة التفريغ وتشغيل صمامات الغشاء في الوقت الفعلي.
ويتضمن النظام وظائف إنذار متعددة، تشمل:
إنذار زيادة حمل إبرة التعبئة.
إنذار التركيب العكسي للسدادة.
إنذار انخفاض مستوى المادة.
وتساهم هذه الوظائف في تعزيز سلامة التشغيل واستقرار أداء الماكينة.
