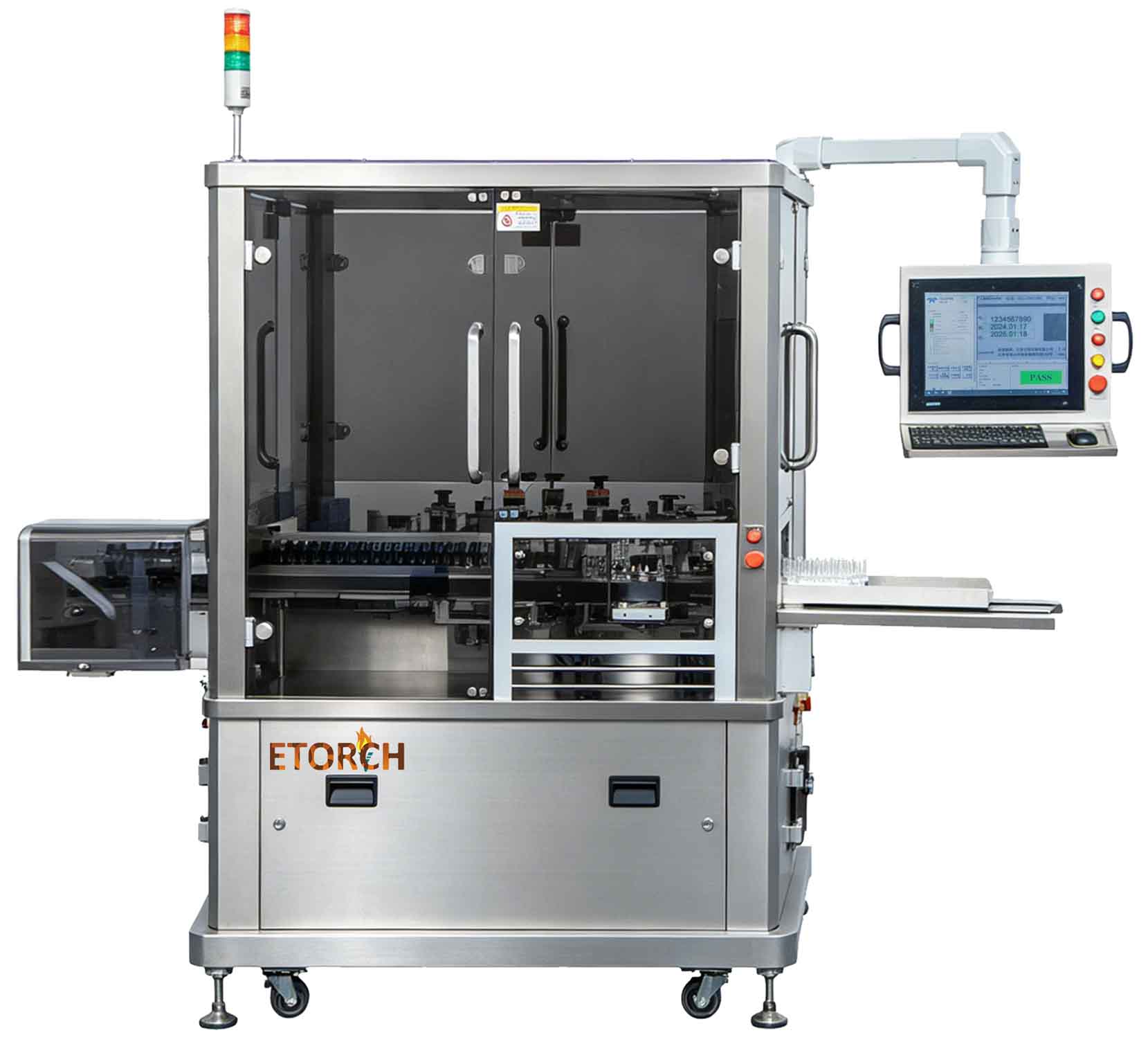

Y-750 Роторная Вертикальная Этикетировочная Машина для Круглых Бутылок
КРАТКОЕ ВВЕДЕНИЕ
Назначение Машины
Самостоятельно выполняет процессы разделения бутылок / этикетирования / контроля / отбраковки, подходит для высокоскоростного этикетирования небольших круглых бутылок и соответствует требованиям GMP для автономного производства.
Применяемая Тара и Технические Характеристики
Применяемая тара: ампулы, флаконы для оральных жидкостей, картриджи
Диапазон диаметра бутылок: Ø10 – 24 мм
Скорость этикетирования: 0 – 650 бутылок/мин
Применяемые материалы этикеток: прозрачные этикетки, мелованная бумага, PE и др.
Размер этикетки: длина 15 – 90 мм; ширина 15 – 80 мм
Параметры рулона этикеток: внутренний диаметр Ø76 мм; внешний диаметр ≤Ø400 мм
Технологический Процесс
Подача → Процесс машины: винтовое разделение бутылок → подача звездочкой → этикетирование → контроль → отбраковка дефектной продукции → выгрузка
Основные Рабочие Параметры
Параметр | Значение | Примечание |
Точность этикетирования | ±0.5 мм | Без учета допуска упаковочного материала |
Процент годной продукции | >99.99% | — |
Уровень боя бутылок | <0.001% | — |

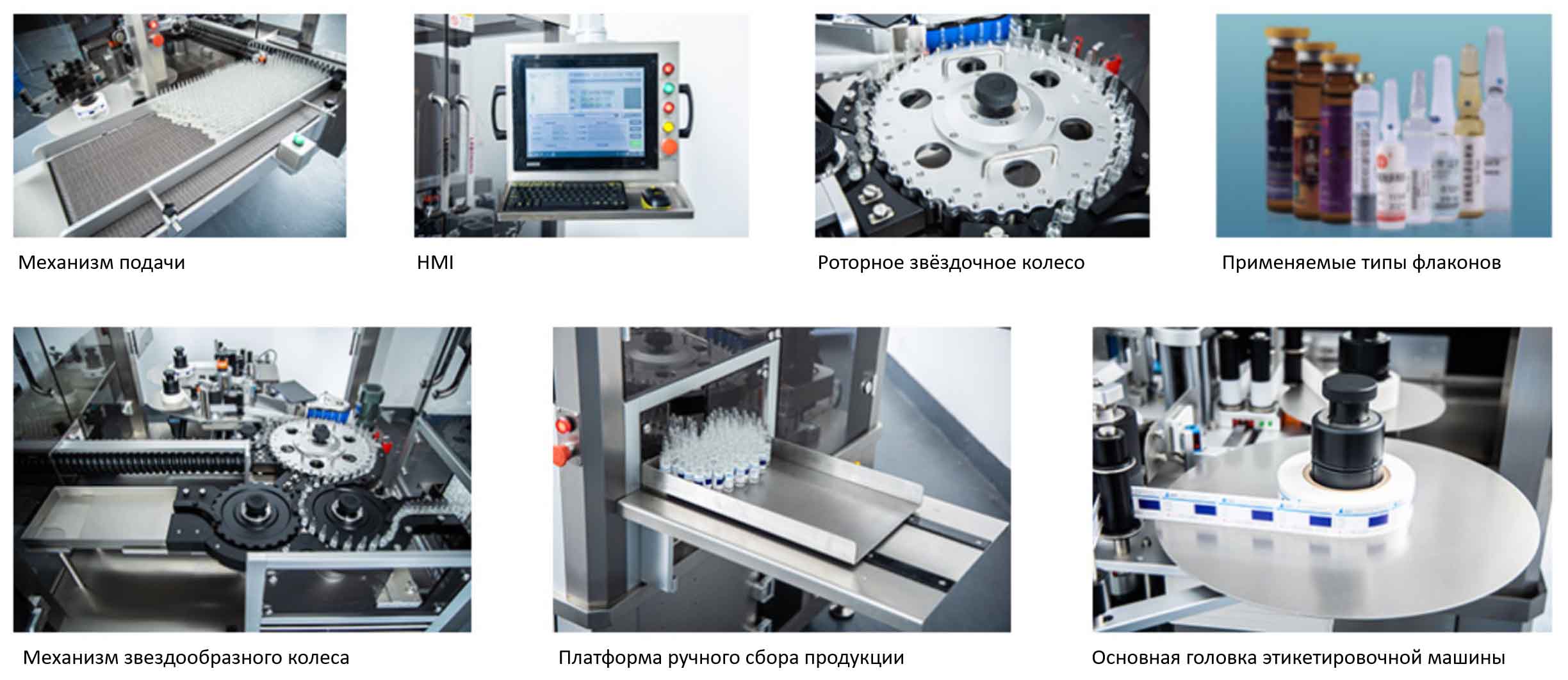

Конструкция и GMP-Дизайн
Машина имеет интегрированную конструкцию защитного кожуха. Открытие любой защитной двери во время работы вызывает автоматическую сигнализацию и остановку оборудования, повышая безопасность эксплуатации.
Этикетировочная головка имеет трехсекционную конструкцию (подача этикетки, протяжка этикетки и смотка подложки), каждая секция управляется отдельным мотором, что обеспечивает стабильную подачу этикеток и высокоскоростную работу. Максимальная скорость подачи этикетки достигает 95 м/мин.
Горизонтальная система подачи с широким конвейерным ремнем малого шага обеспечивает стабильную подачу бутылок, низкий уровень боя и совместимость с различными типами лотков.
Система подачи со звездочкой в сочетании с вакуумной адсорбцией положительного давления обеспечивает стабильное распределение бутылок и отбраковку дефектной продукции. Конструкция проста, устойчива к засорам и удобна в обслуживании.
Ключевые передаточные компоненты используют зубчатые механизмы с технологией устранения люфта, что гарантирует точность передачи и долговременную стабильность работы.
Сменные части, такие как звездочки, подающие колеса и направляющие, оснащены позиционирующими штифтами, что исключает повторную регулировку и повышает эффективность переналадки.
Механизм прижима этикетки использует синхронный ремень с губчатым покрытием, обеспечивая плавную работу, отличное демпфирование, надежное приклеивание этикетки и защиту поверхности бутылки.
Система Управления
Машина оснащена сенсорным интерфейсом HMI, поддерживающим настройку параметров, мониторинг состояния и отображение аварийных сигналов для удобной и интуитивно понятной эксплуатации.
Поддерживаются функции хранения и вызова рецептов, что исключает повторную настройку параметров при смене формата продукции и повышает производственную эффективность.
Зона подачи оснащена фотоэлектрическим датчиком. При недостаточной подаче продукции машина автоматически снижает скорость или останавливается для обеспечения стабильной работы.
Опционально доступны функции онлайн-печати, контроля символов, обнаружения отсутствующих этикеток, audit trail и электронной подписи для соответствия более высоким требованиям нормативного контроля.
Требования к Инженерным Коммуникациям
Параметр | Требование | Стандарт подключения |
Электропитание | AC 220 V, 50/60 Hz | Промышленная вилка |
Сжатый воздух | 0.5 MPa, 500 L/min | ISO 8573-1:2010 [1:3:2] |
Потребляемая мощность | 5 kW | — |
Масса машины | 450 kg | — |
Габаритные размеры | 2381 × 2104 × 2104 mm | — |
