Структурный принцип

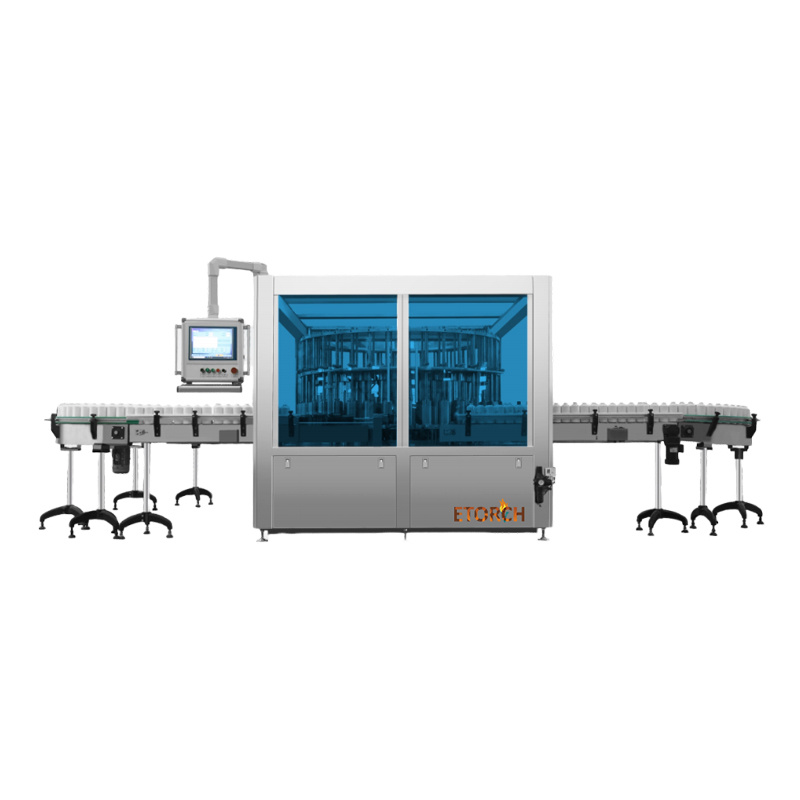

Эта машина в основном состоит из механизма подачи, области обнаружения на поворотном столе, механизма выгрузки, механизма разделения бутылок, рамы, системы управления и других частей.
Вино, подлежащее испытанию, отделяется винтовым конвейером подачи от конвейерной ленты и затем отправляется на звездочку подачи. Звездочка подачи транспортирует бутылки в испытательную камеру в области поворотного стола. Испытательная камера герметична и вакуумирована, разница давления между внутренней и внешней сторонами упаковочного контейнера, подлежащего испытанию, вызывает поступление внутреннего газа в испытательную камеру через отверстие утечки. Датчик разности давления, подключенный к испытательной камере, контролирует изменение давления. Значение давления сравнивается с давлением упаковочного контейнера без утечек, подключенного к другому концу датчика разности давления. Значения датчика дифференциального давления сравниваются, чтобы определить, есть ли утечка в упаковочном контейнере. После того как проверенный упаковочный контейнер перемещается из области проверки поворотного стола на звездочку выгрузки, винтовой конвейер выгрузки проходит через устройство отбраковки бутылок, чтобы отличить качественные продукты от некачественных.
Технические параметры
- Область применения: стеклянные и керамические винные бутылки диаметром ≤58 мм, высотой ≤150 мм
- Скорость обнаружения: 0-250 бутылок/минуту
- Точность обнаружения: ≥10μm
- Объекты обнаружения: Обнаружение утечек всего бутылки после заполнения алкоголем
- Габаритные размеры: примерно 3200 мм × 2400 мм × 2000 мм (длина x ширина x высота, без учета длины конвейерной ленты для бутылок)
- Электрическая мощность: 5 кВт Напряжение: 380 В 50 Гц
- Вес: 3000 кг
Рабочий процесс
Рабочий процесс можно резюмировать следующим образом: упаковочный контейнер, подлежащий испытанию → конвейерная лента подачи → винтовой конвейер подачи → звездочка подачи → область обнаружения на поворотном столе → вакуумное обнаружение утечек → звездочка выгрузки → различение качественных и некачественных продуктов → Качественные и некачественные продукты поступают в соответствующий канал выгрузки.
Преимущества
- Использование обнаружения разности давления, высокая точность обнаружения. Ключевые части обрабатываются с точностью ЧПУ, а основные
- покупаемые детали от известных брендов. Оборудование работает стабильно и надежно.
- Формат использует метод быстрой загрузки и выгрузки, что экономит много времени при смене форматов.
- Имеет функции сигнализации о неисправностях и отображения неисправностей. Когда происходит неисправность или неправильная эксплуатация, оборудование подает сигнал тревоги или отключается, и имеет функцию защиты от отключения при открывании двери.
- С функцией трехуровневого доступа.
- Оснащено источником бесперебойного питания для предотвращения потери данных из-за неожиданных отключений электроэнергии.
- Оснащено функцией аудита и отслеживания для записи операций оборудования и изменений параметров.
- Данные обнаружения автоматически генерируют отчеты, которые можно запрашивать, экспортировать или печатать напрямую.
