نظام تقطير المياه متعدد التأثير
BRIEF INTRODUCTION
وصف المنتج

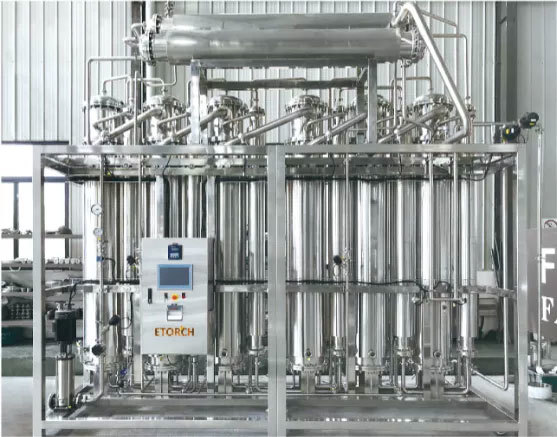

مقطر المياه متعدد التأثيرات من سلسلة S
تم تصميم مقطر المياه متعدد التأثيرات من سلسلة S وفقًا لمبدأ الفيلم الساقط والتبخر متعدد المراحل. التأثير الأول هو إجراء التسخين بواسطة مصدر حرارة خارجي (بخار صناعي) ثم يمكن لكل عمود الحصول على طاقة حرارية كافية باستخدام البخار النقي الناتج من التأثير السابق. يمكن أخذ الماء المادي الذي لم يتبخر في التأثير الأول كمادة في التأثير التالي وهكذا.
ميزات المعدات
- تركيب المواد:يتكون النظام بالكامل من الفولاذ المقاوم للصدأ 316L، مع سطح مغسول بحمض ومخمد.
- الأنابيب:تستخدم أنابيب الفولاذ المقاوم للصدأ 316L المصقولة بمرآة Ra ≤ 0.6μm، متصلة من خلال اللحام المداري التلقائي مع شفة نظيفة وحشوات صيدلانية.
- العزل:معزولة بمادة الألومينوسيليكات، السطح الخارجي يتميز بلمسة نهائية غير لامعة ومحمية بطبقة من الفولاذ المقاوم للصدأ 314، مع إطار من الفولاذ المقاوم للصدأ لضمان المتانة.

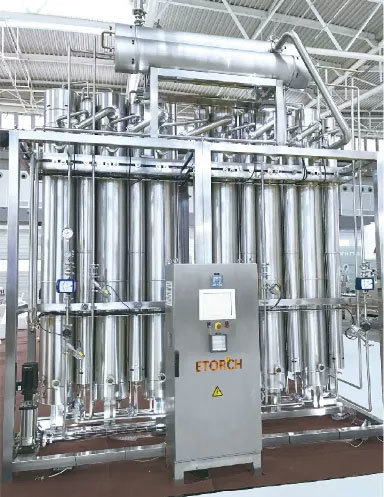

مقطر المياه متعدد التأثيرات من سلسلة F
يعتمد مقطر المياه متعدد التأثيرات من سلسلة F تقنية الفصل المركزي من المستوى 3. نظام التحكم من سلسلة Siemens S7 يحتوي على لغتي تشغيل، الصينية والإنجليزية، مضخة تعزيز مدخل المياه مع تكوين قياسي، خزان صدمات وخزان تجميع. يتم تجهيز المعدات بشكل قياسي بصمام تقليل بخار المصنع، جهاز لإصدار الغاز غير القابل للتكثيف بشكل مستمر. بالإضافة إلى ذلك، تقوم معدات سلسلة F بتفريغ السائل المتبقي باستمرار وتسجيل الموصلية الكهربائية للمياه المستخدمة في الحقن وموقع الصمامات. يتم إجراء اختبار قبول المصنع الكامل للمعدات، ويستخدم الماء المدخل ماء منزوع الأيونات أو ماء RO.
- التكنولوجيا:تستخدم تقنية الفصل المركزي من المستوى 3.
- نظام التحكم:مزود بنظام تحكم Siemens، يقدم لغتي تشغيل، الصينية والإنجليزية.
- الميزات القياسية:تشمل مضخة تعزيز مدخل المياه، خزان تجميع عازل، صمام تقليل بخار المصنع، وجهاز إصدار مستمر للغازات غير القابلة للتكثيف.
- المراقبة:تقوم بتفريغ السائل المتبقي باستمرار وتسجيل الموصلية الكهربائية لمياه الحقن، بالإضافة إلى مواقع الصمامات.
- الاختبار:تكتمل اختبارات قبول المصنع، مع استخدام ماء منزوع الأيونات أو ماء RO كماء مدخل.

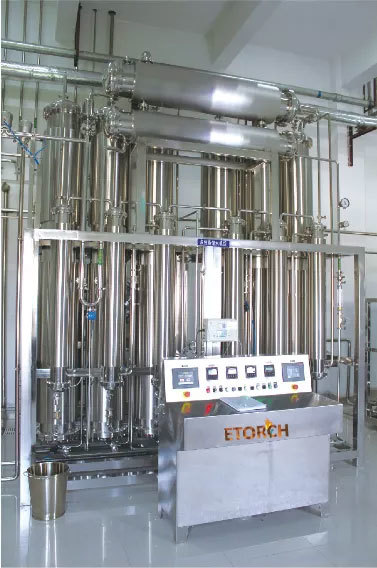

مقطر المياه متعدد التأثيرات من سلسلة B
يعتمد مقطر المياه متعدد التأثيرات من سلسلة B تقنية الفيلم الصاعد وشكل التوزيع المتعدد للتبخر. يدخل البخار الصناعي إلى غلاف المبخر عبر الصمامات ويتبادل الحرارة مع فيلم الماء المنقى الصاعد في أنابيب المرور. يصبح الماء المنقى بعد تبادل الحرارة بخارًا، ثم يتم إزالة مصدر الحرارة غير النقي من البخار من خلال جهاز فصل التوزيع في الآلة لإنتاج بخار ثانوي. يصبح البخار النقي بعد فصل البخار عن الماء ماءً مقطرًا بعد تكثيفه كمصدر تسخين في التأثير الأول. ثم يدخل الماء المقطر إلى المكثف تحت تأثير فرق الضغط ثم يدخل خزان التخزين عبر الأنبوب للتخزين. يدخل الماء المركز الذي لم يتبخر ويفصل إلى التأثير التالي لإعادة التبخر عبر مدخل الماء المركز.
- طريقة التبخر:تعتمد أشكال الفيلم الصاعد والتوزيع المتعدد للتبخر. يدخل البخار الصناعي عبر الصمامات، مما يسخن الماء المنقى في الأنابيب، مما يخلق بخارًا يفصل الشوائب والمواد المسببة للحمى.
- تدفق العملية:يتم إنتاج الماء المقطر بعد التكثيف وتأثير فرق الضغط، ويتم تخزينه في خزان مخصص. يتم إعادة توجيه الماء غير المتبخر والمركز لإعادة التبخر في التأثيرات اللاحقة.
فوائد المعدات
- تبخر فعال:يضمن تصميم الفيلم الصاعد توزيعًا موحدًا للمياه.
- كفاءة حرارية عالية:تحقق تبادل حراري بنسبة 100%.
- توفير الطاقة:يقلل من استهلاك البخار الصناعي بنسبة 20%.
- توزيع دقيق للمياه:يدير بدقة تغذية المياه لكل تأثير، مما يقلل من فقدان المياه الخام.
- طول العمر:لا حاجة لتبادل متكرر لجهاز فصل التوزيع المتعدد، مما يطيل عمر المعدات.
