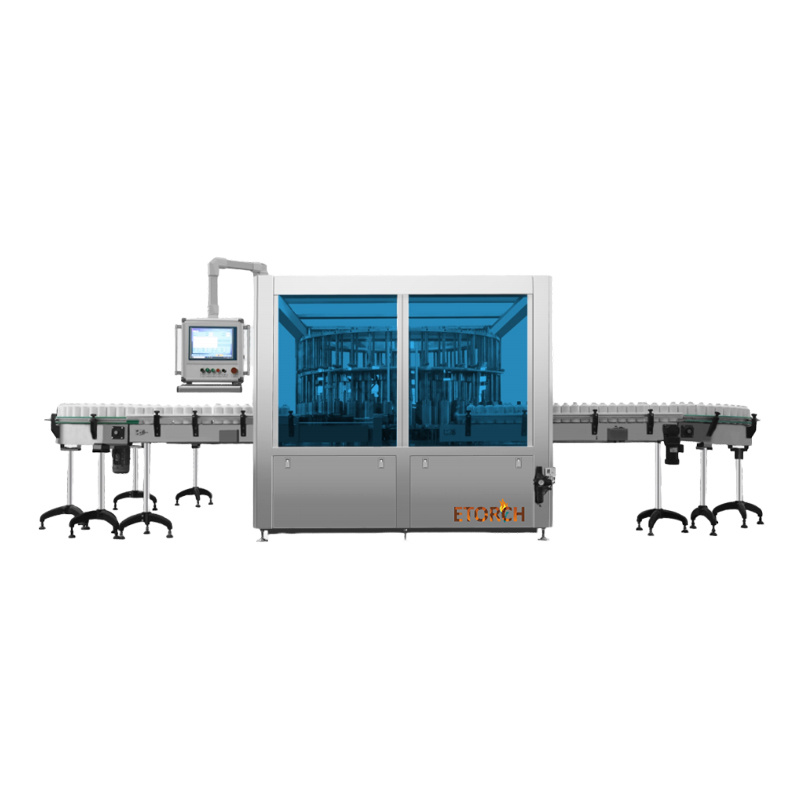

آلة الفحص التلقائي للشوائب والتسرب
BRIEF INTRODUCTION
المبدأ الهيكلي
تتكون هذه الآلة بشكل رئيسي من آلية التغذية، منطقة الكشف عن الأطباق الدوارة، آلية الخروج، آلية تقسيم الزجاجات، الإطار، نظام التشغيل والتحكم وأجزاء أخرى.
تُفصل زجاجات النبيذ المراد اختبارها بواسطة ناقل برغي التغذية عن المسار ثم تُرسل إلى عجلة النجوم للتغذية. تُنقل عجلة النجوم للتغذية إلى غرفة الاختبار في منطقة الأطباق الدوارة. غرفة الاختبار محكمة الإغلاق ومفرغة، والفرق في الضغط بين داخل وخارج حاوية التعبئة المراد اختبارها يتسبب في دخول الغاز الداخلي إلى غرفة الاختبار من خلال ثقب التسرب. يقوم مستشعر فرق الضغط المتصل بغرفة الاختبار بمراقبة تغير الضغط. يتم مقارنة قيمة الضغط مع ضغط حاوية التعبئة الخالية من التسرب المتصلة بالطرف الآخر من مستشعر فرق الضغط. يتم مقارنة قيم مستشعر فرق الضغط لتحديد ما إذا كانت حاوية التعبئة تتسرب. بعد أن تنتقل حاوية التعبئة التي تم فحصها من منطقة فحص الأطباق الدوارة إلى عجلة النجوم للخروج، يمر ناقل البرغي للخروج عبر جهاز رفض الزجاجات لتمييز المنتجات المؤهلة عن المنتجات غير المؤهلة.
المعلمات الفنية
- النطاق: زجاجات النبيذ الزجاجية والسيراميكية بقطر ≤58 مم، ارتفاع ≤150 مم
- سرعة الكشف: 0-250 زجاجة/دقيقة
- دقة الكشف: ≥10 ميكرومتر
- عناصر الكشف: الكشف عن التسرب في الزجاجة بالكامل بعد ملئها بالكحول
- الأبعاد الكلية: حوالي 3200 مم × 2400 مم × 2000 مم (الطول × العرض × الارتفاع، باستثناء طول مسار الزجاجات)
- الطاقة الكهربائية: 5 كيلو واط الجهد: 380 فولت 50 هرتز
- الوزن: 3000 كجم
عملية العمل
تُلخص عملية العمل كما يلي: حاوية التعبئة المراد اختبارها → مسار التغذية → ناقل برغي التغذية → عجلة النجوم للتغذية → منطقة الكشف عن الأطباق الدوارة → الكشف عن التسرب بتقنية الفراغ → عجلة النجوم للخروج → تمييز المنتجات المؤهلة وغير المؤهلة → تدخل المنتجات المؤهلة وغير المؤهلة إلى القناة المناسبة للخروج.
المزايا
- استخدام الكشف عن فرق الضغط، دقة كشف عالية. يتم معالجة الأجزاء الرئيسية بدقة CNC، والأجزاء المشتراة من علامات تجارية معروفة.
- تعمل المعدات بشكل مستقر وموثوق.
- يعتمد التنسيق طريقة تحميل وتفريغ سريعة، مما يوفر الكثير من الوقت في تغيير التنسيقات.
- تحتوي على وظائف إنذار الأعطال وعرض الأعطال. عند حدوث عطل أو تشغيل غير صحيح، ستصدر المعدات إنذارًا أو تتوقف، ولديها وظيفة حماية إيقاف التشغيل عند فتح الباب.
- مع وظيفة مستوى الوصول ثلاثي المستويات.
- مزودة بمصدر طاقة UPS لتجنب فقدان البيانات الناتج عن انقطاع التيار الكهربائي غير المتوقع.
- مزودة بوظيفة تتبع التدقيق لتسجيل عمليات المعدات وتعديلات المعلمات.
- تولد بيانات الكشف تقارير تلقائيًا، يمكن استعلامها أو تصديرها أو طباعتها مباشرة.
