XWZ120 encartonadora horizontal
BREVE INTRODUCCIÓN
Operación Independiente
Realiza de forma independiente los procesos de encartonado / plegado de prospectos / codificación / rechazo de productos defectuosos, cumpliendo plenamente con los requisitos de producción autónoma conforme a las GMP.

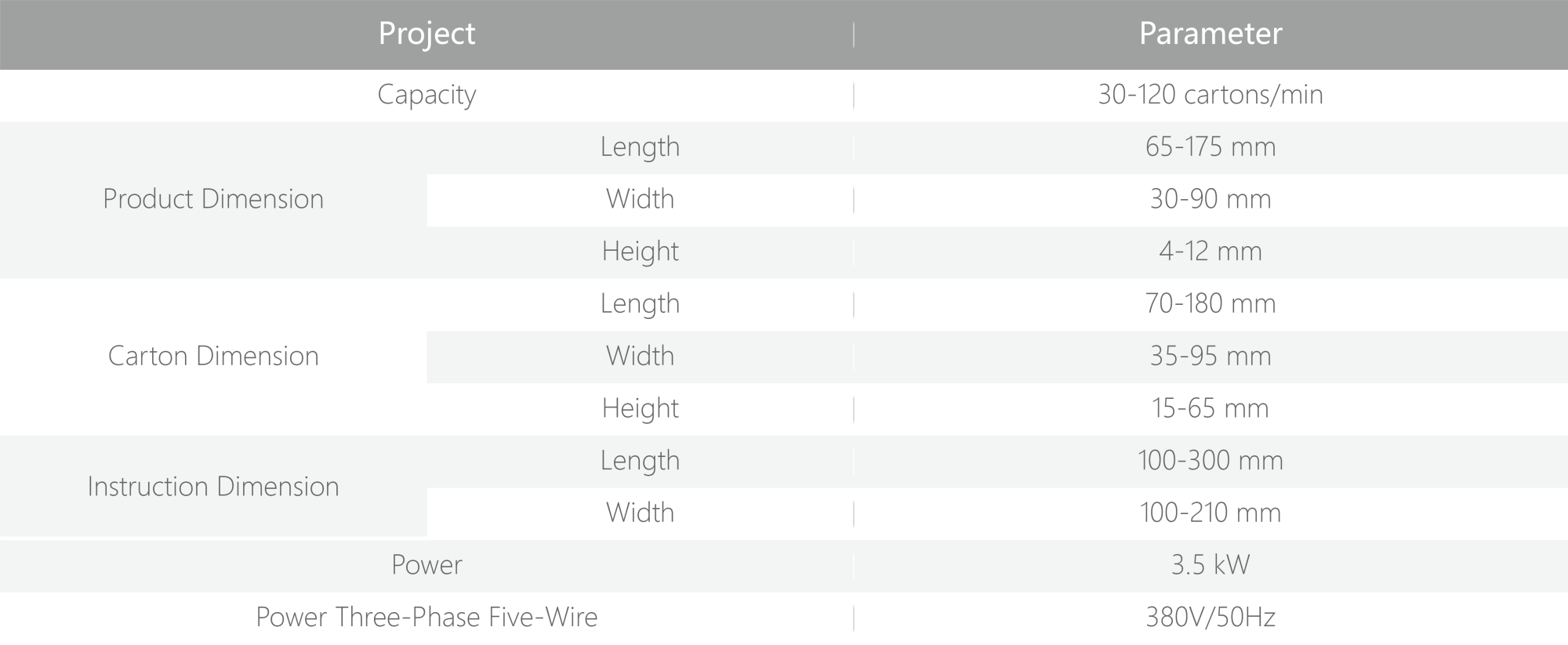

Envases Aplicables y Especificaciones
· Formatos de producto compatibles: Blísteres farmacéuticos (ALU/PVC y ALU/ALU), viales, ampollas, objetos pequeños y alargados u otros productos regulares.
· Dimensiones de la caja: (70 - 180) × (35 - 85) × (15 - 65) mm
· Gramaje de la caja: 300 - 350 g/m²
· Dimensiones del prospecto: (100 - 250) × (100 - 180) mm
· Gramaje del prospecto: 60 - 70 g/m²
· Capacidad de producción: 30 - 120 cajas/min
Flujo del Proceso
Alimentación manual/automática → Procesos de la máquina: toma de caja → apertura de caja → plegado del prospecto → carga del producto → inserción del prospecto → cierre de caja → salida de cajas → paletizado

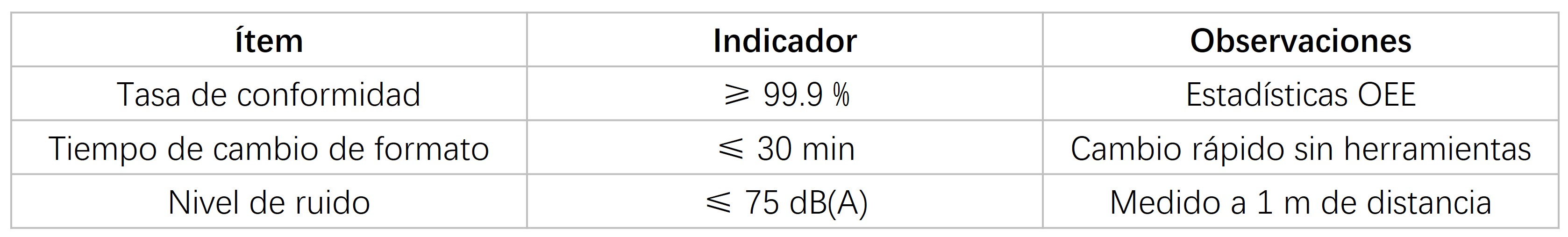

Parámetros Técnicos Clave
Ítem | Especificación | Observaciones |
Tasa de conformidad | ≥99,9 % | Cálculo basado en OEE |
Tiempo de cambio de formato | ≤30 min | Cambio rápido sin herramientas |
Nivel de ruido | ≤75 dB(A) | Medido a 1 m |
Estructura y Diseño Conforme a GMP
· El bastidor está fabricado en placas y estructura de acero inoxidable AISI 304, cumpliendo los requisitos GMP y con certificación CE.
· La máquina está equipada con puertas de protección totalmente cerradas y ventanas de vidrio templado, lo que facilita la observación y garantiza una operación segura.
· Todas las piezas en contacto con el producto y la tolva de alimentación están fabricadas en acero inoxidable y materiales no tóxicos; las juntas utilizan EPDM/PTFE de grado farmacéutico.
Sistema de Control
· PLC Siemens con pantalla táctil a color, con almacenamiento de ≥ 100 recetas.
· Compatible con registros electrónicos y trazabilidad de auditoría conforme a 21 CFR Part 11, con exportación de registros de lote en formato USB/PDF.
· Puerto OPC UA reservado, compatible con integración a sistemas MES/LIMS.
· La pantalla táctil muestra los puntos de fallo en tiempo real; el sistema PLC incorpora información de ayuda para una rápida resolución de averías.

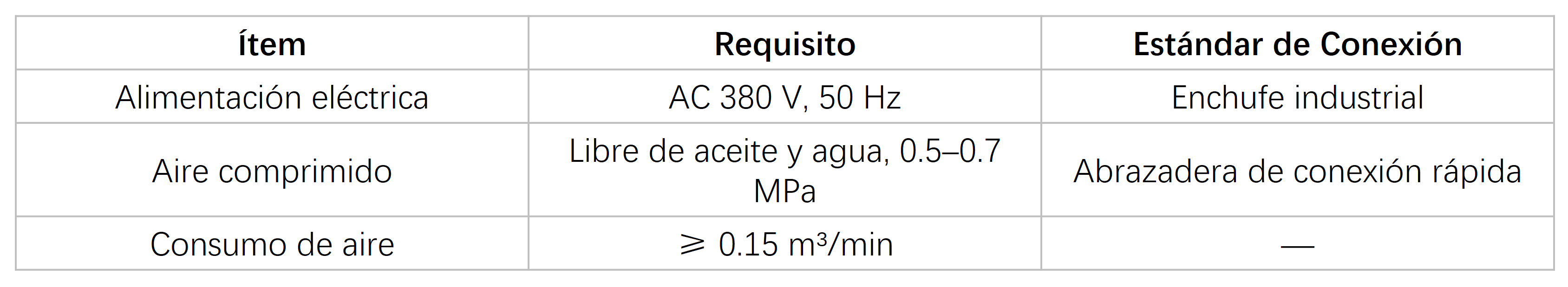

Requisitos de Instalación y Operación
Ítem | Requisito | Norma de conexión |
Alimentación eléctrica | AC 380 V, 50 Hz | Enchufe industrial |
Aire comprimido | Libre de aceite y humedad, 0,5 - 0,7 MPa | Conexión clamp de liberación rápida |
Consumo de aire comprimido | ≥0,15 m³/min | — |
