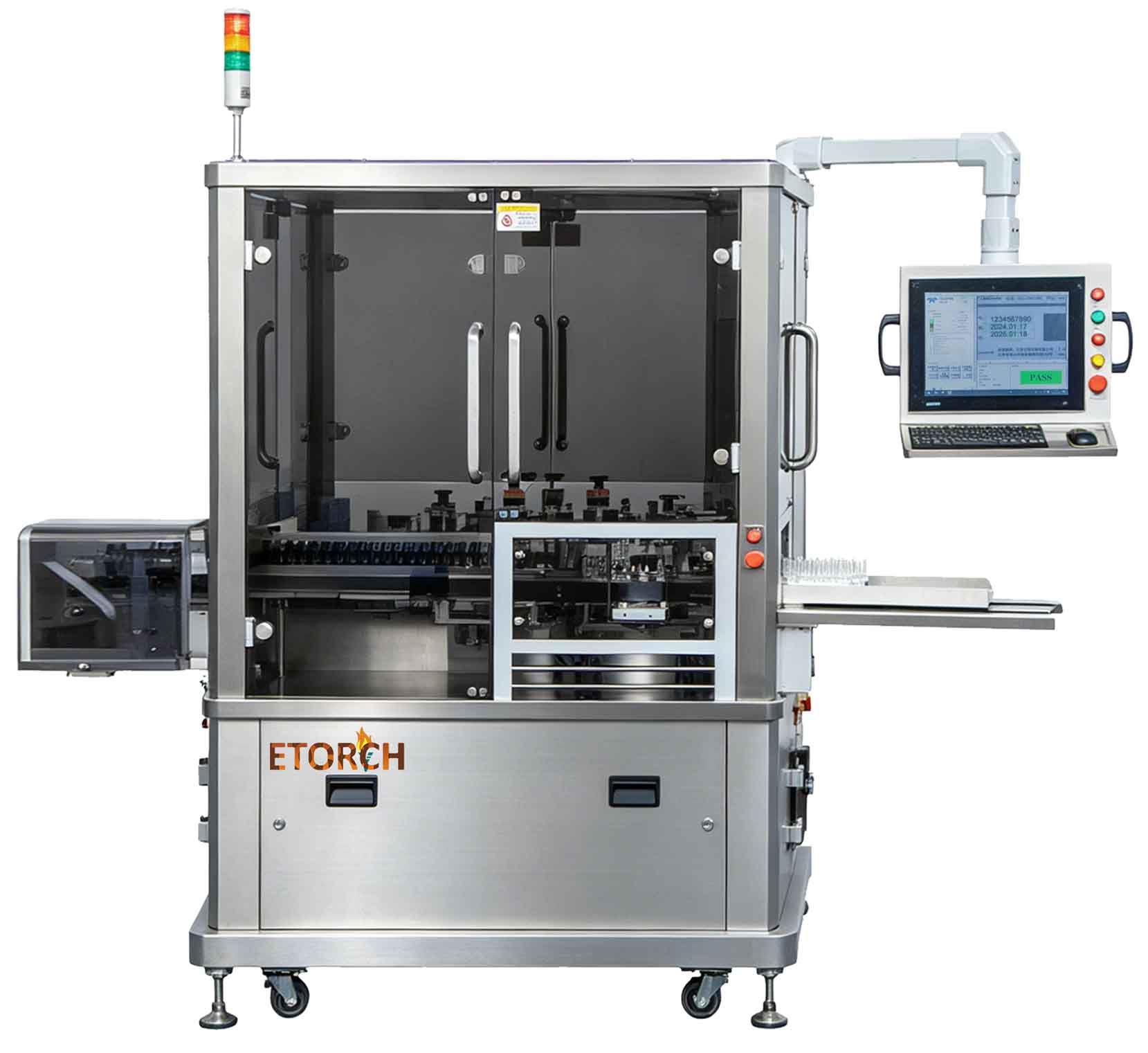

Y-750 Máquina etiquetadora vertical rotativa para frascos redondos
BREVE INTRODUCCIÓN
Operación Independiente
Realiza de forma independiente los procesos de separación de frascos / etiquetado / inspección / rechazo, siendo adecuada para el etiquetado de alta velocidad de pequeños frascos redondos y cumpliendo con los requisitos GMP para la producción independiente.
Envases Aplicables y Especificaciones
Envases aplicables: Ampollas, frascos de líquido oral, viales tipo cartucho
Rango de diámetro de frasco: Ø10 - 24 mm
Velocidad de etiquetado: 0 - 650 frascos/min
Materiales de etiqueta aplicables: Etiquetas transparentes, papel couché, PE, etc.
Rango de tamaño de etiqueta: Longitud 15 - 90 mm; Ancho 15 - 80 mm
Especificación del rollo de etiquetas: Diámetro interno Ø76 mm; diámetro externo ≤Ø400 mm
Flujo del Proceso
Alimentación → Proceso de la máquina: separación de frascos mediante tornillo sinfín → alimentación por estrella → etiquetado → inspección → rechazo de productos defectuosos → descarga

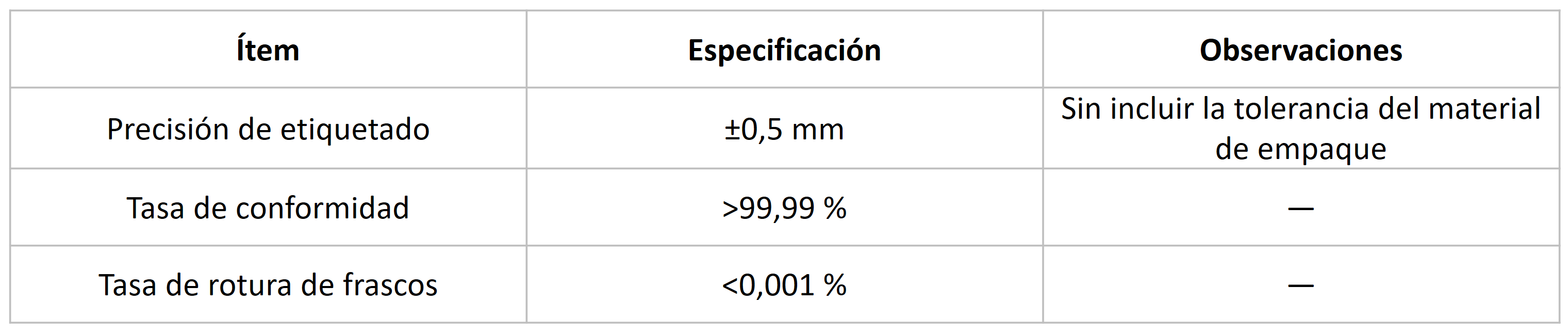

Parámetros Técnicos Clave
Estructura y Diseño Conforme a GMP
La máquina adopta un diseño integrado con resguardo de protección total. La apertura de cualquier puerta de seguridad durante la operación activará automáticamente una alarma y una parada de emergencia, mejorando la seguridad operativa de la máquina.
El cabezal de etiquetado adopta una estructura de tres etapas (alimentación de etiquetas, tracción de etiquetas y rebobinado del papel soporte), accionadas independientemente por motores dedicados para garantizar un transporte estable de las etiquetas y operación de alta velocidad, alcanzando una velocidad máxima de etiquetado de hasta 95 m/min.
La estructura de alimentación horizontal con banda transportadora ancha de pequeño paso garantiza una alimentación estable de los frascos, una baja tasa de rotura y compatibilidad con diferentes especificaciones de bandejas.
El sistema de alimentación por estrella combinado con adsorción por presión positiva permite una distribución estable de los frascos y el rechazo automático de productos defectuosos. La estructura es simple, resistente a bloqueos y fácil de mantener.
Los componentes clave de transmisión adoptan estructuras accionadas por engranajes con tecnología de eliminación de holgura, una alta precisión de transmisión y una estabilidad operativa prolongada..
Las piezas de cambio de formato, como estrellas, ruedas de alimentación y guías, adoptan estructuras con pasadores de posicionamiento, evitando reajustes repetitivos y mejorando la eficiencia del cambio de formato.
El mecanismo de presión de etiquetas utiliza una correa síncrona recubierta con material esponjoso, garantizando un funcionamiento suave, una excelente capacidad de amortiguación, una fuerte adherencia de la etiqueta y protección de la superficie de los frascos.
Sistema de Control
La máquina adopta una interfaz hombre-máquina (HMI) con pantalla táctil, compatible con la configuración de parámetros, el monitoreo de estado operativo y la visualización de alarmas, proporcionando una operación intuitiva y sencilla.
Dispone de funciones de almacenamiento y recuperación de recetas, evitando la configuración repetitiva de parámetros durante el cambio de formato y mejorando la eficiencia de producción.
La sección de alimentación está equipada con sensores fotoeléctricos. Cuando el suministro de frascos es insuficiente, la máquina reduce automáticamente la velocidad o se detiene para garantizar una operación estable.
Las funciones opcionales incluyen impresión en línea, inspección de caracteres, detección de etiquetas faltantes, registro de auditoría y sistema de firma electrónica para cumplir con requisitos regulatorios de mayor nivel.

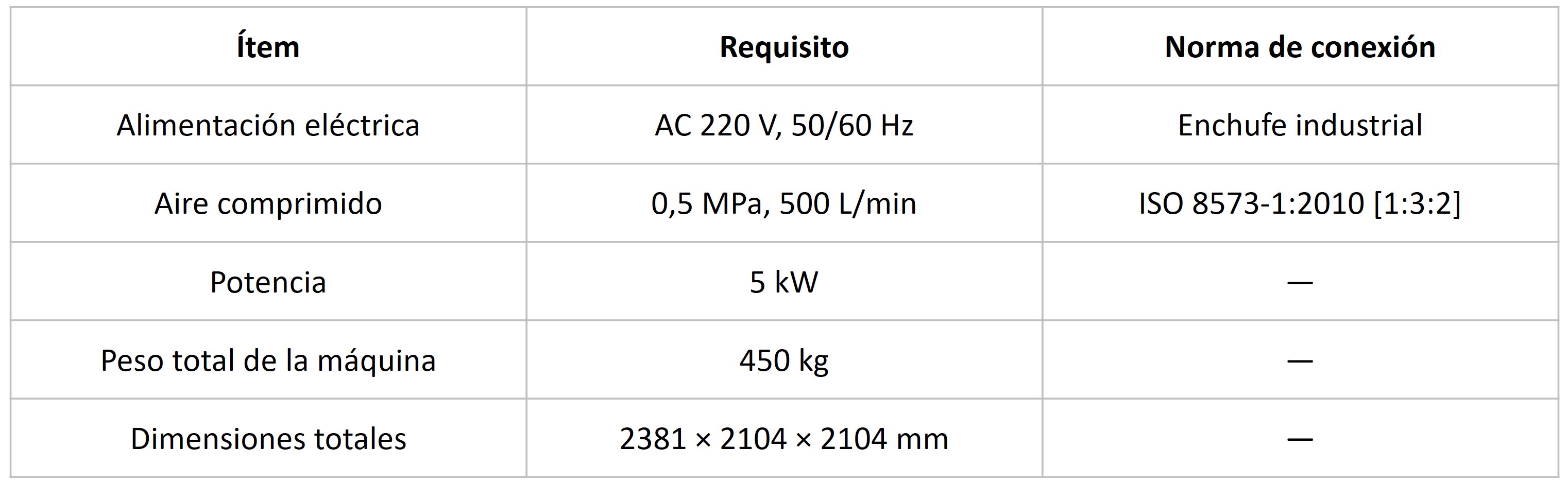

Requisitos de Instalación y Operación
